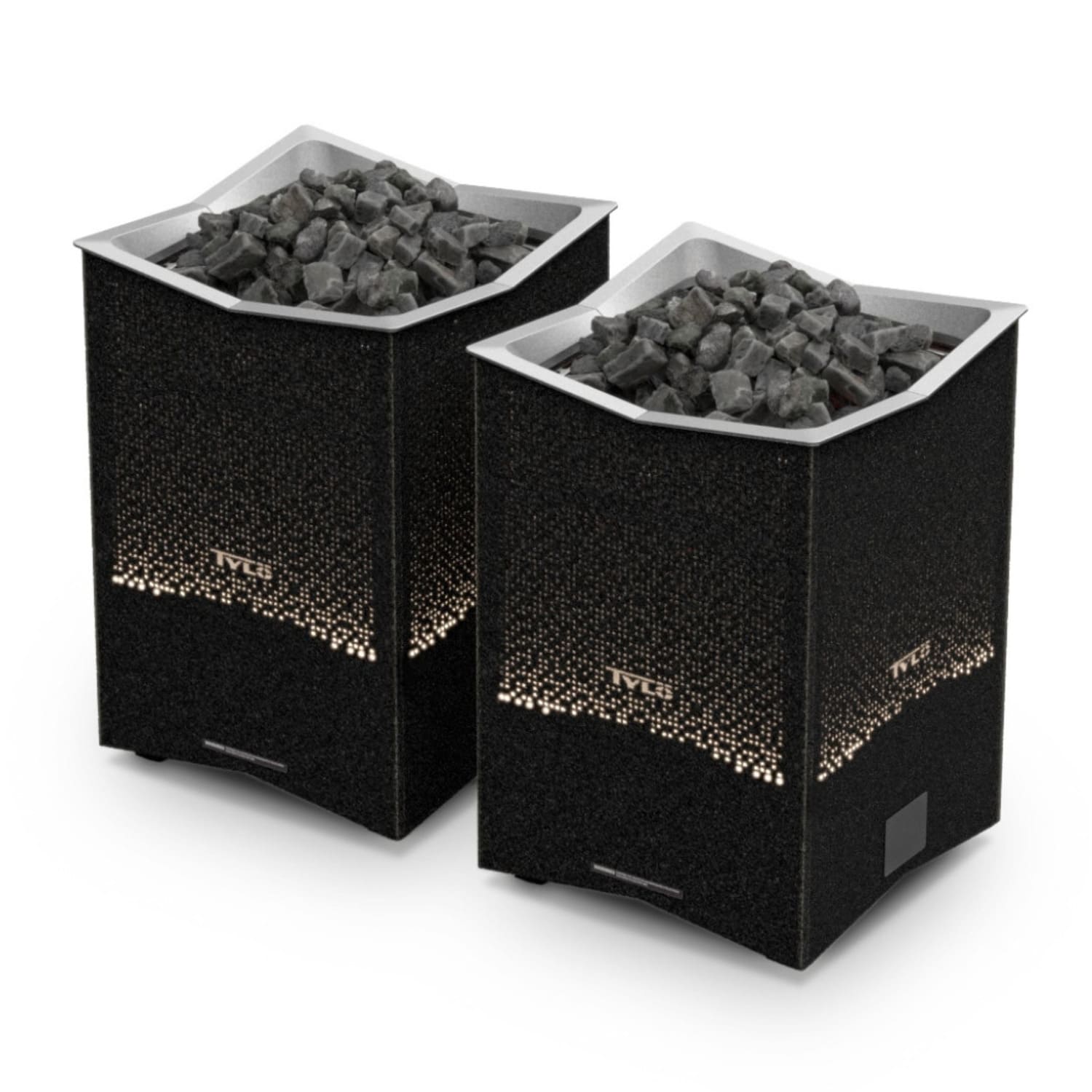

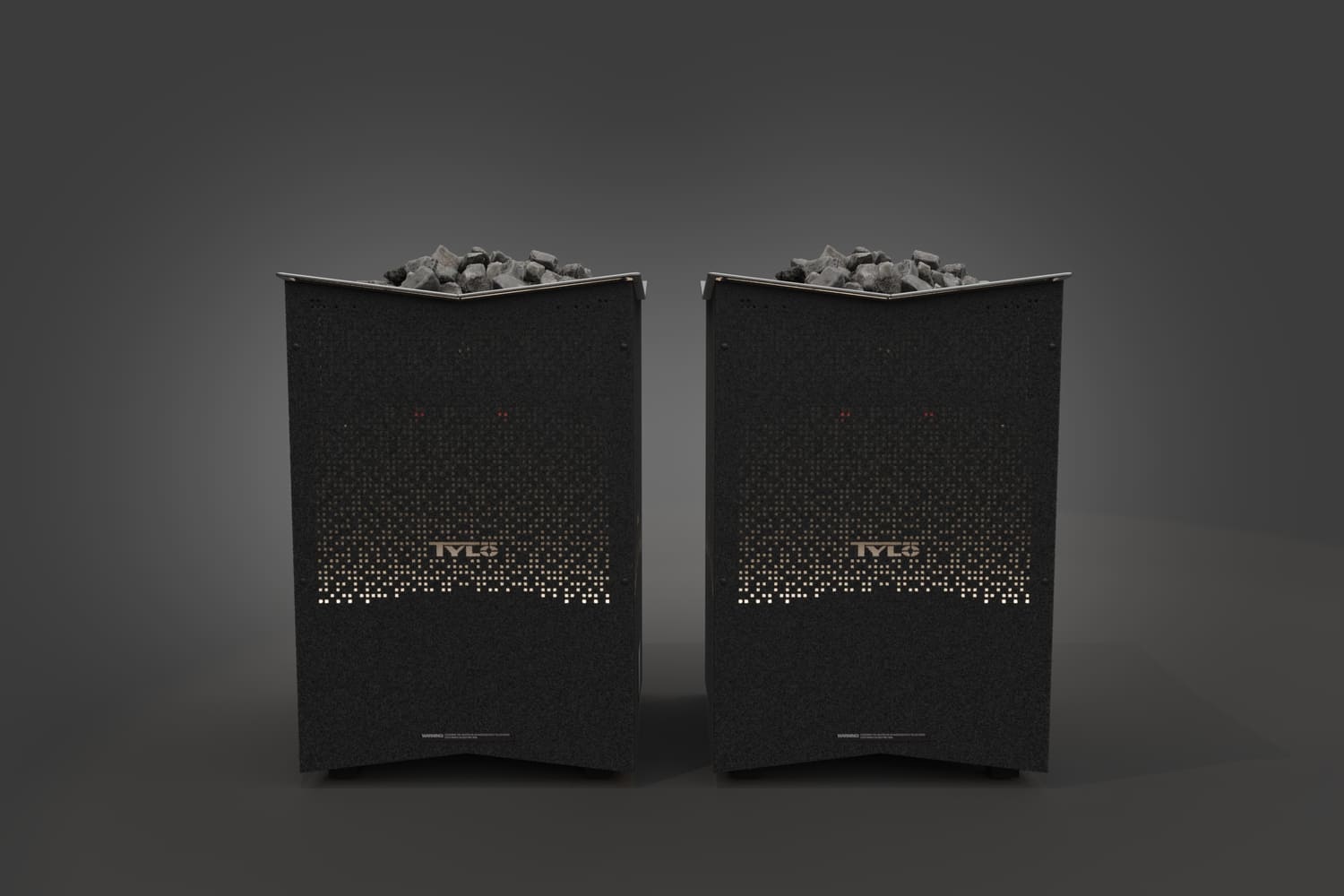

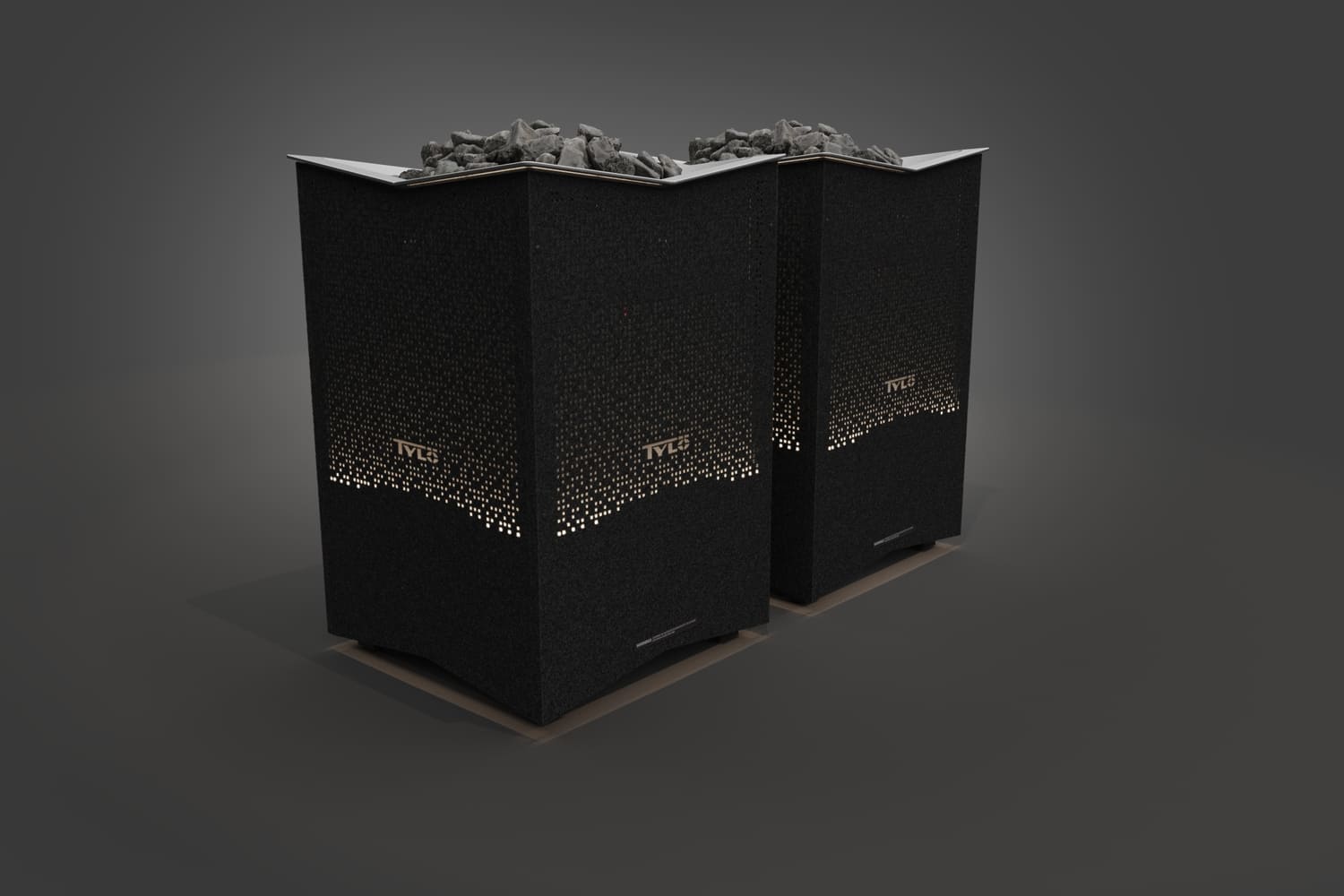

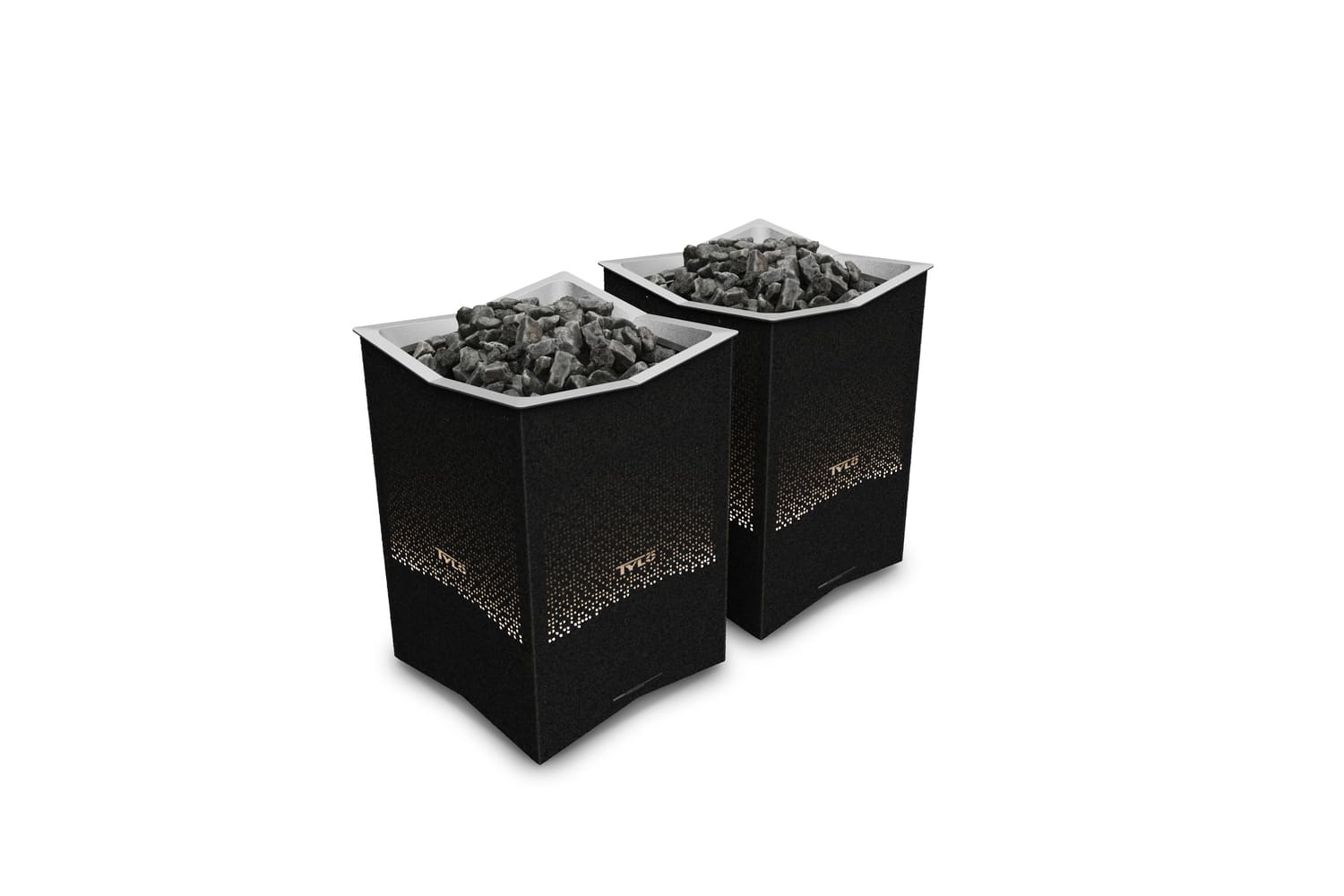

La Tylö Crown Commercial Grand Twin è la stufa sauna per centri benessere pensata per le saune pubbliche più grandi: due stufe Crown Commercial Grand affiancate, fino a 60 kW di potenza e 120 kg di pietre per saune da 45 a 110 m³.
Crown Commercial Grand Twin: la stufa sauna per centri benessere ad alta capacità
Quando una sola stufa non basta, il sistema Grand Twin unisce due Crown Commercial Grand in un’unica installazione coordinata. È la soluzione per spa hotel, centri termali e grandi strutture wellness: qui la sauna accoglie molte persone contemporaneamente e ospita sessioni di Aufguss che richiedono calore intenso e vapore abbondante, in modo costante per tutta la giornata.
Le due vaschette pietre da 60 kg ciascuna accumulano una grande riserva di calore. Versando l’acqua alternativamente sulle due stufe, le pietre restano sempre calde e il löyly si distribuisce in modo uniforme in tutta la sauna.
Un sistema modulare su misura
Il sistema Grand Twin si compone ordinando separatamente questi elementi:
- 2 stufe Tylö Crown Commercial Grand: da 20 o 30 kW ciascuna, combinabili liberamente per ottenere la potenza adatta al volume della sauna.
- 1 pannello di controllo Elite: l’interfaccia touch per gestire temperatura, programmazione settimanale e controllo da app.
- 1 Relè Box Pro Control: la centralina logica che coordina il funzionamento delle due stufe.
- 2 Relè Box Pro Power 25 o 45: una per ogni stufa, perché ogni Crown Commercial Grand occupa entrambi i gruppi elettrici di una Pro Power.
Installazione e ventilazione del sistema Grand Twin

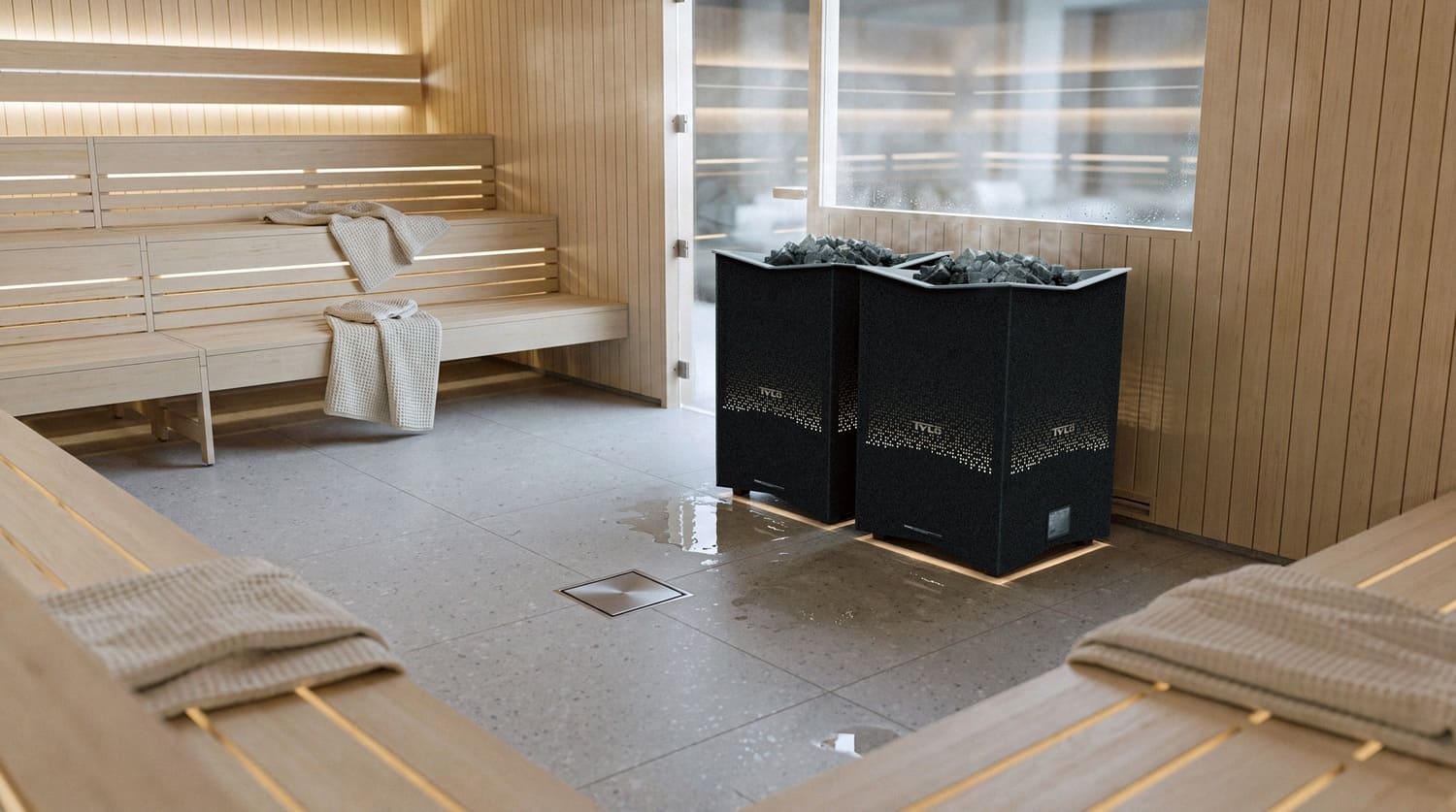

Le due stufe Crown Commercial Grand si installano affiancate, come un unico grande blocco riscaldante. Il manuale prevede il posizionamento sulla parete della porta o su una parete laterale vicina alla porta. Anche l’installazione al centro della sauna è ammessa: in quel caso le prese d’aria vanno posizionate in modo da ottenere una distribuzione del calore uniforme. L’allacciamento elettrico deve essere eseguito da un elettricista qualificato, nel rispetto delle norme vigenti.
Solo 100 mm di distanza da pareti e arredi, anche con 60 kW
Come nella versione singola, le distanze di sicurezza della Grand Twin sono molto ridotte: bastano 100 mm dalle pareti laterali e posteriore e 100 mm da panche e arredi interni, anche alla massima potenza di 60 kW. In pratica il sistema può stare a ridosso della parete senza sottrarre spazio alle panche, e la sauna accoglie più persone a parità di superficie.
| Ingombro complessivo (L × P × H) | 1320 × 610 × 890 mm |
| Peso | 124 kg + 120 kg di pietre |
| Distanza minima da pareti laterali e posteriore | Solo 100 mm |
| Distanza minima da panche e arredi interni | Solo 100 mm |
| Altezza minima del soffitto | 2300 mm |
Con le pietre il sistema supera i 240 kg: verifica che il pavimento sia adeguato al carico.
Sensore e ventilazione
Il sensore di temperatura, con limitatore di sicurezza integrato, si installa a soffitto a 300 mm dalle stufe. Se le due stufe hanno potenze diverse (configurazione 20 + 30 kW), il sensore va posizionato vicino a quella con la potenza maggiore. Entro 1000 mm dal sensore non devono esserci prese d’aria attive.
- Presa d’aria: attraverso la parete, sotto l’asse centrale delle stufe, con un’apertura di 300 cm² per ogni stufa (600 cm² in totale).
- Uscita dell’aria: stessa superficie della presa, in alto sulla parete o a soffitto, il più lontano possibile dalla presa (ad esempio in diagonale). Deve sfociare nello stesso ambiente su cui si aprono la porta e la presa d’aria, mai direttamente all’esterno.
L’illuminazione LED delle due stufe si collega in serie: il cavo luce arriva dalla Relè Box Pro Control alla prima stufa e da questa prosegue verso la seconda.
Configurazioni della stufa sauna per centri benessere Grand Twin
| Modello | Potenza | Volume sauna | Codici articolo |
|---|---|---|---|
| Grand Twin 40 | 20 + 20 = 40 kW | 45–75 m³ | 61002480 × 2 |
| Grand Twin 50 | 20 + 30 = 50 kW | 55–95 m³ | 61002480 + 61002482 |
| Grand Twin 60 | 30 + 30 = 60 kW | 65–110 m³ | 61002482 × 2 |
Pareti in vetro, piastrelle o muratura non isolata aumentano la potenza necessaria: ogni m² di superficie non isolata equivale a 1–2 m³ di volume in più nel calcolo.

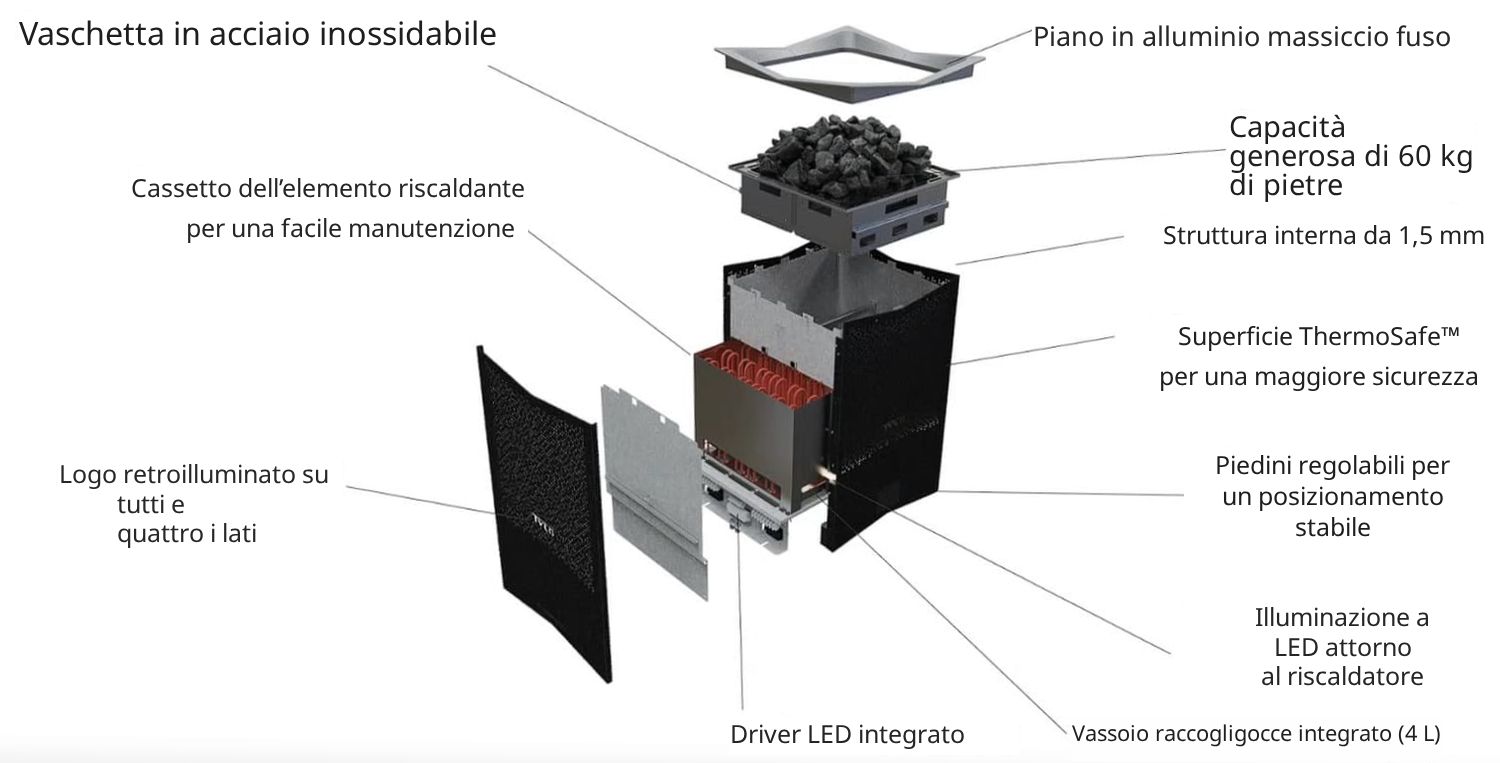

Caratteristiche tecniche della stufa sauna per centri benessere in breve
- Capacità pietre: 120 kg in totale (60 kg per stufa), per una grande riserva di calore e un vapore avvolgente anche con l’uso continuo.

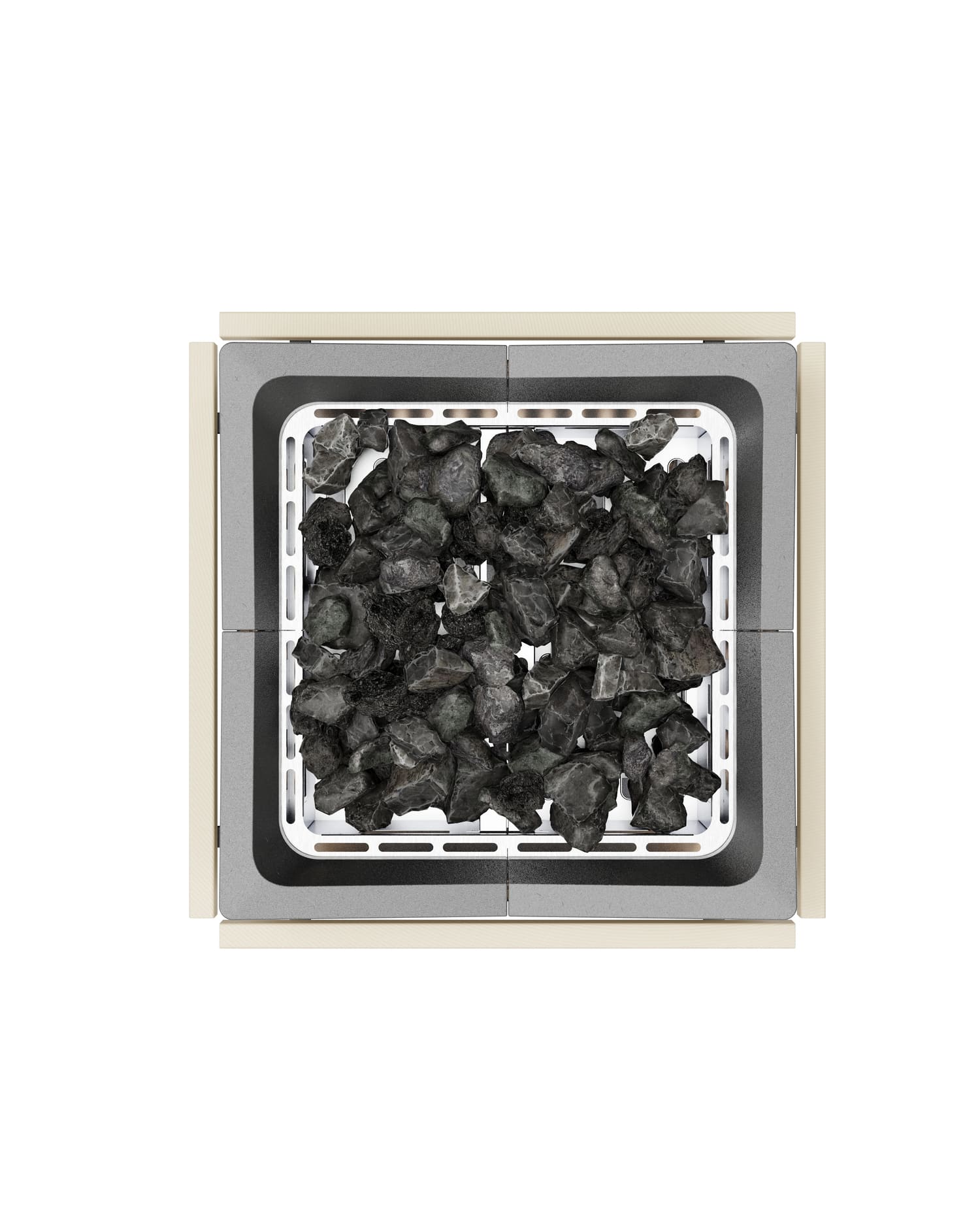

- Vaschetta pietre separata dalle resistenze: le pietre non appoggiano sugli elementi riscaldanti, che così durano molto di più anche con le sessioni di Aufguss.
- Tecnologia IntelliAir™: tre canali di ventilazione per stufa, per un riscaldamento rapido e uniforme.
- Sicurezza ThermoSafe™: rivestimento esterno sicuro al tatto, ideale per evitare scottature accidentali dei clienti.
- Cassetto resistenze estraibile: manutenzione rapida senza smontare le stufe.
- Illuminazione LED e logo retroilluminato: su tutti e quattro i lati di ogni stufa, per un effetto scenografico unico.

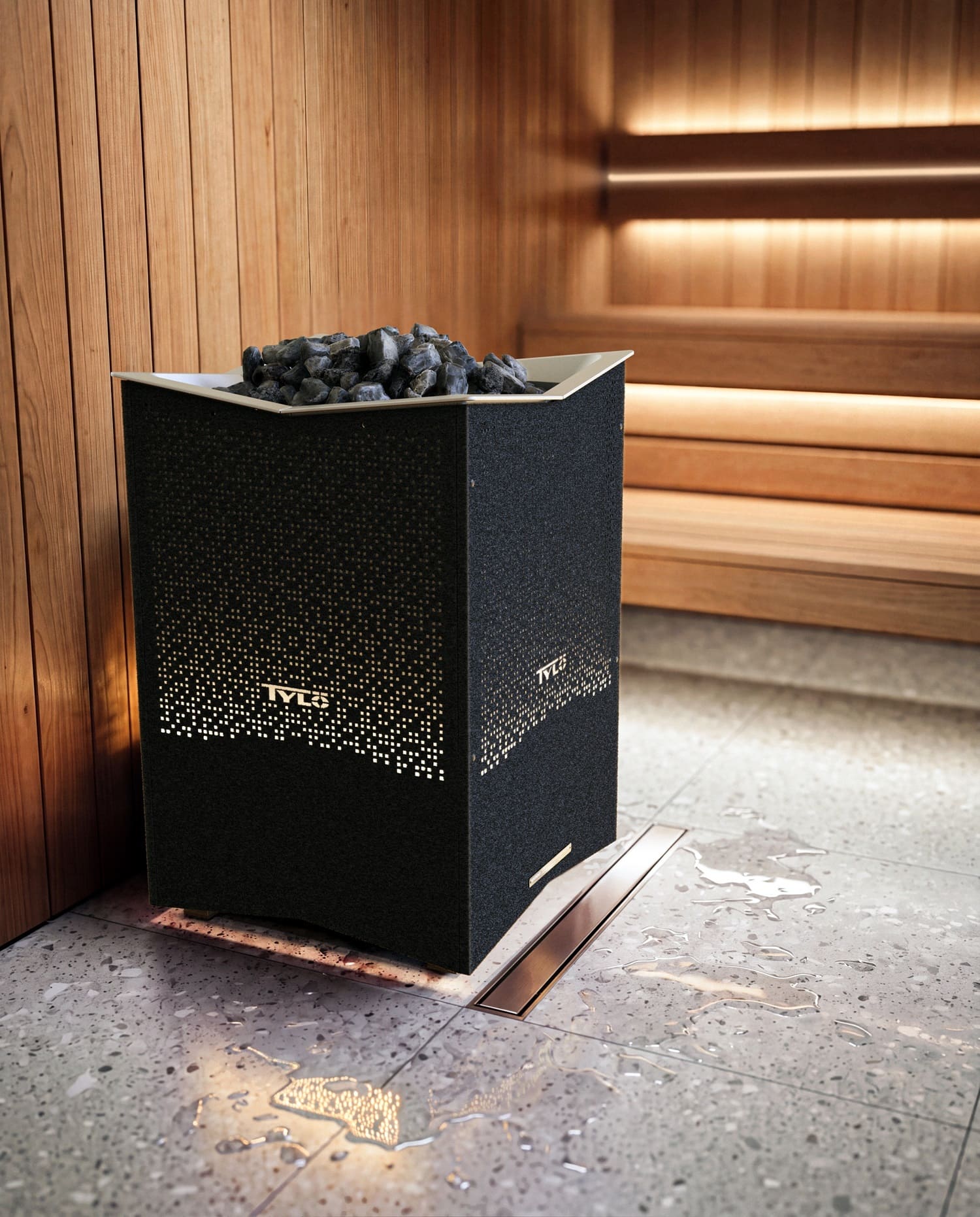

Tutti i dettagli tecnici della singola stufa sono nella pagina della Crown Commercial Grand 20-30 kW.
Sistema di controllo e allacciamento elettrico

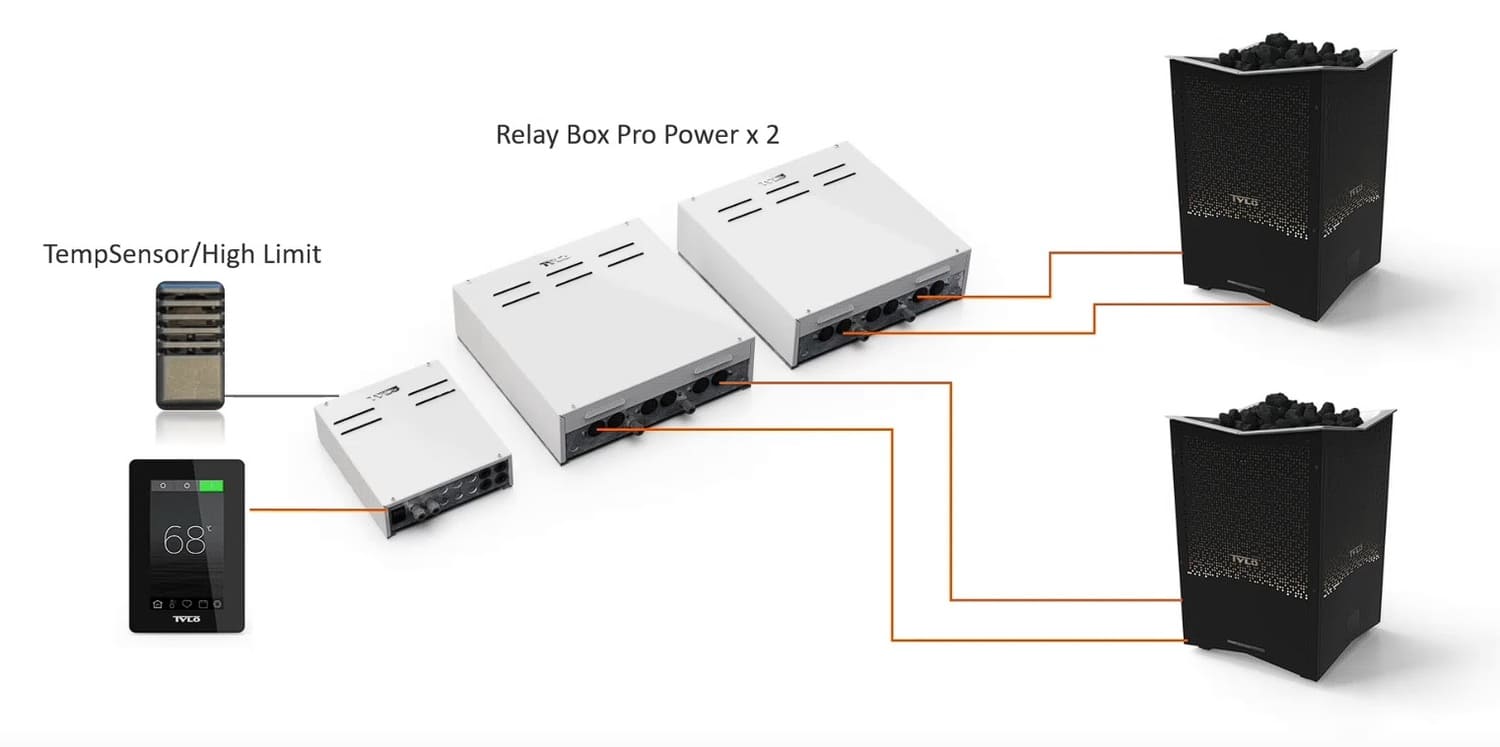

Il sistema Grand Twin si comanda da un unico pannello Elite collegato alla Relè Box Pro Control. La Pro Control pilota la prima Relè Box Pro Power, che a sua volta trasmette il comando alla seconda. Ogni Pro Power alimenta una stufa.
Le relè box vanno installate fuori dalla sauna, in un locale asciutto con temperatura massima di 35 °C. Il cavo del pannello Elite può essere lungo al massimo 30 m. Per usare il calendario e l’accensione da remoto serve anche il contatto porta.
Allacciamento elettrico
Ogni Crown Commercial Grand è divisa in due gruppi di resistenze: il sistema Twin ha quindi quattro linee di alimentazione, due per ogni Pro Power. Con allacciamento a 230 V trifase servono due Pro Power 45, perché la Pro Power 25 supporta al massimo 8 kW per gruppo. A 400 V trifase vanno bene entrambe le versioni. Usa cavi tipo H07RN-F.
| Stufa | 400-415 V 3~ (per gruppo) | 230 V 3~ (per gruppo) | 230-240 V~ (per gruppo) |
|---|---|---|---|
| Grand 20 (2 × 10,1 kW) | 16 A – 2,5 mm² | 28 A – 10 mm² | 43 A – 16 mm² |
| Grand 30 (2 × 15,1 kW) | 22 A – 6 mm² | 38 A – 16 mm² | Non disponibile |
I valori si riferiscono a ciascun gruppo e vanno ripetuti per ogni stufa del sistema. L’allacciamento monofase è possibile solo per la Grand Twin 40 (due stufe da 20 kW). In quel caso portata e sezione dei cavi vanno calcolate sulla corrente effettiva, nel rispetto delle norme locali. Per tensioni o numero di fasi diversi da quelli indicati contatta il nostro ufficio tecnico.
Hai bisogno di consulenza tecnica per il dimensionamento del sistema Grand Twin? Contattaci per uno studio personalizzato della ventilazione, dell’impianto elettrico e della configurazione ideale per il tuo centro benessere.
Integrazione infrarossi (IR): una sauna ibrida anche con la Grand Twin

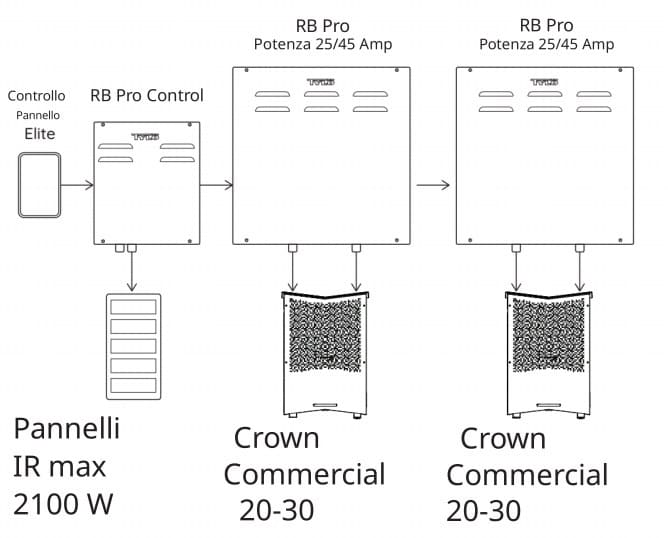

Il sistema Crown Commercial Grand Twin si può completare con i pannelli ad infrarossi, comandati direttamente dal pannello Elite. Con la Grand Twin le due Relè Box Pro Power sono interamente occupate dalle stufe, quindi i pannelli IR si collegano all’uscita dedicata della Relè Box Pro Control, che gestisce fino a 2,1 kW di infrarossi.
- Un unico punto di controllo: stufe e pannelli IR si gestiscono dallo stesso display Elite o tramite app.
- Più comfort per i clienti: il calore localizzato degli infrarossi, ad esempio sugli schienali delle panche, si somma al vapore delle stufe.
- Configurazione in fase di installazione: per attivare la funzione ibrida l’installatore imposta i dipswitch della Pro Control. Con questa impostazione l’uscita ausiliaria Aux 2 non è più disponibile.

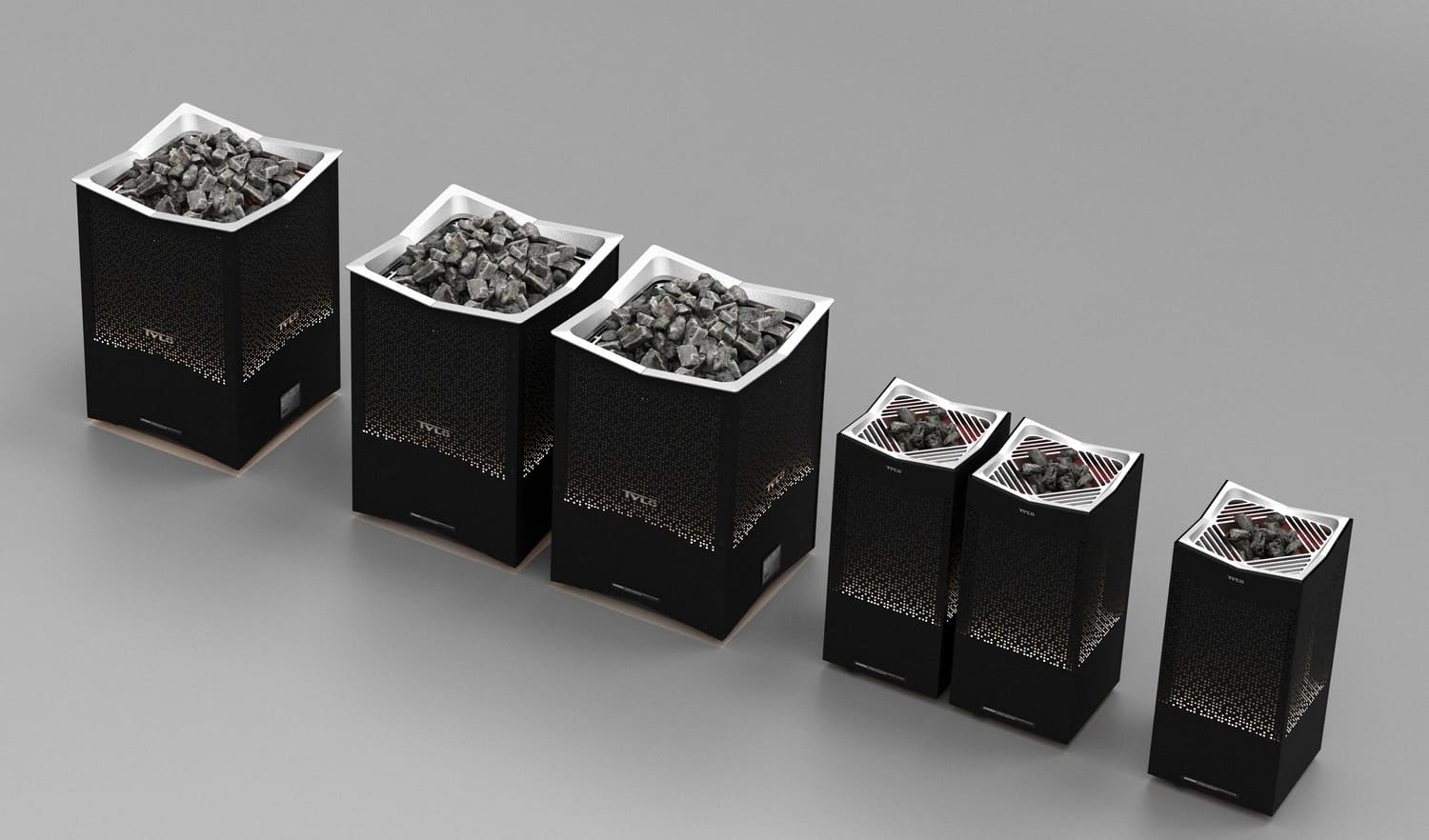

*Collezione Tylo Crown completa
Domande frequenti
Vanno ordinati separatamente: 2 stufe Crown Commercial Grand (da 20 o 30 kW), 1 pannello di controllo Elite, 1 Relè Box Pro Control e 2 Relè Box Pro Power, una per ogni stufa. Con allacciamento a 230 V trifase servono due Pro Power 45.
Il manuale Tylö prevede l’installazione delle due Crown Commercial Grand affiancate, con il sensore a soffitto vicino alla stufa più potente. Per configurazioni diverse contatta il nostro ufficio tecnico prima di progettare la sauna.
Sì, fino a 2,1 kW di pannelli IR collegati direttamente alla Relè Box Pro Control e comandati dal pannello Elite. Le due Pro Power sono infatti interamente dedicate alle stufe.
Parti dal volume reale della sauna e aggiungi 1–2 m³ per ogni m² di superficie non isolata, come vetro, piastrelle o muratura. Poi scegli la configurazione nella tabella: Twin 40 per 45–75 m³, Twin 50 per 55–95 m³, Twin 60 per 65–110 m³.
La Crown Commercial Twin combina due stufe da 8 o 10,8 kW (16–21,6 kW totali, 40 kg di pietre) per saune fino a 45 m³ e usa una sola Pro Power. La Grand Twin arriva a 60 kW e 120 kg di pietre per saune fino a 110 m³, con due Pro Power.
Le configurazioni Twin 50 e Twin 60 richiedono l’allaccio trifase. La Twin 40 (due stufe da 20 kW) può essere allacciata anche in monofase a 230-240 V, ma con correnti elevate su quattro linee: nella pratica l’allaccio trifase a 400 V è la soluzione consigliata.
Per le installazioni in contesti di uso pubblico o commerciale, come spa, hotel e centri benessere, la garanzia è di 24 mesi. Trovi tutti i dettagli nelle condizioni di garanzia.
