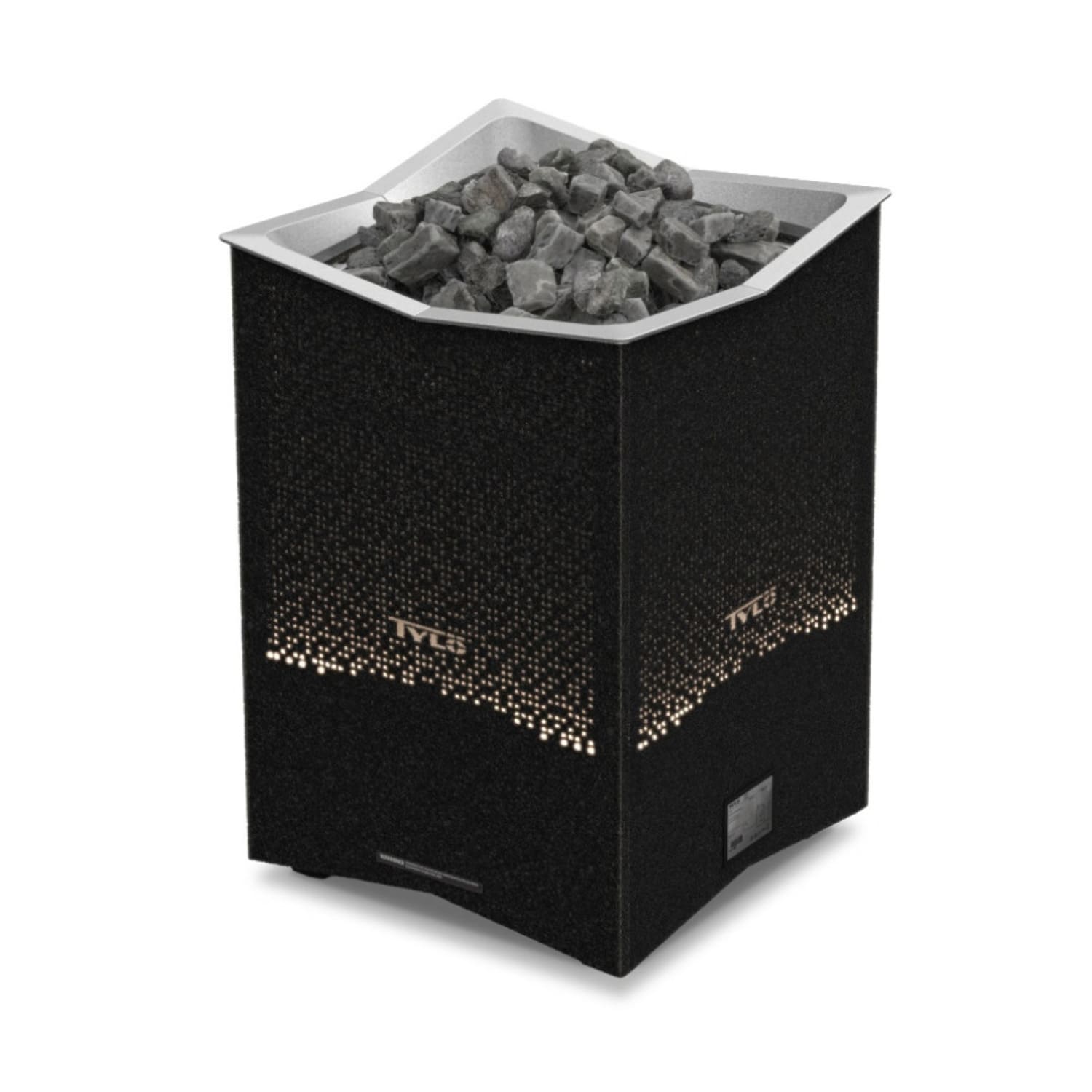

La Tylö Crown Commercial Grand è la stufa per grandi saune pensata per saune pubbliche, spa hotel e centri benessere da 20 a 55 m³, con un vano pietre da 60 kg che garantisce calore intenso e vapore abbondante.
Crown Commercial Grand: la stufa per grandi saune di Tylö

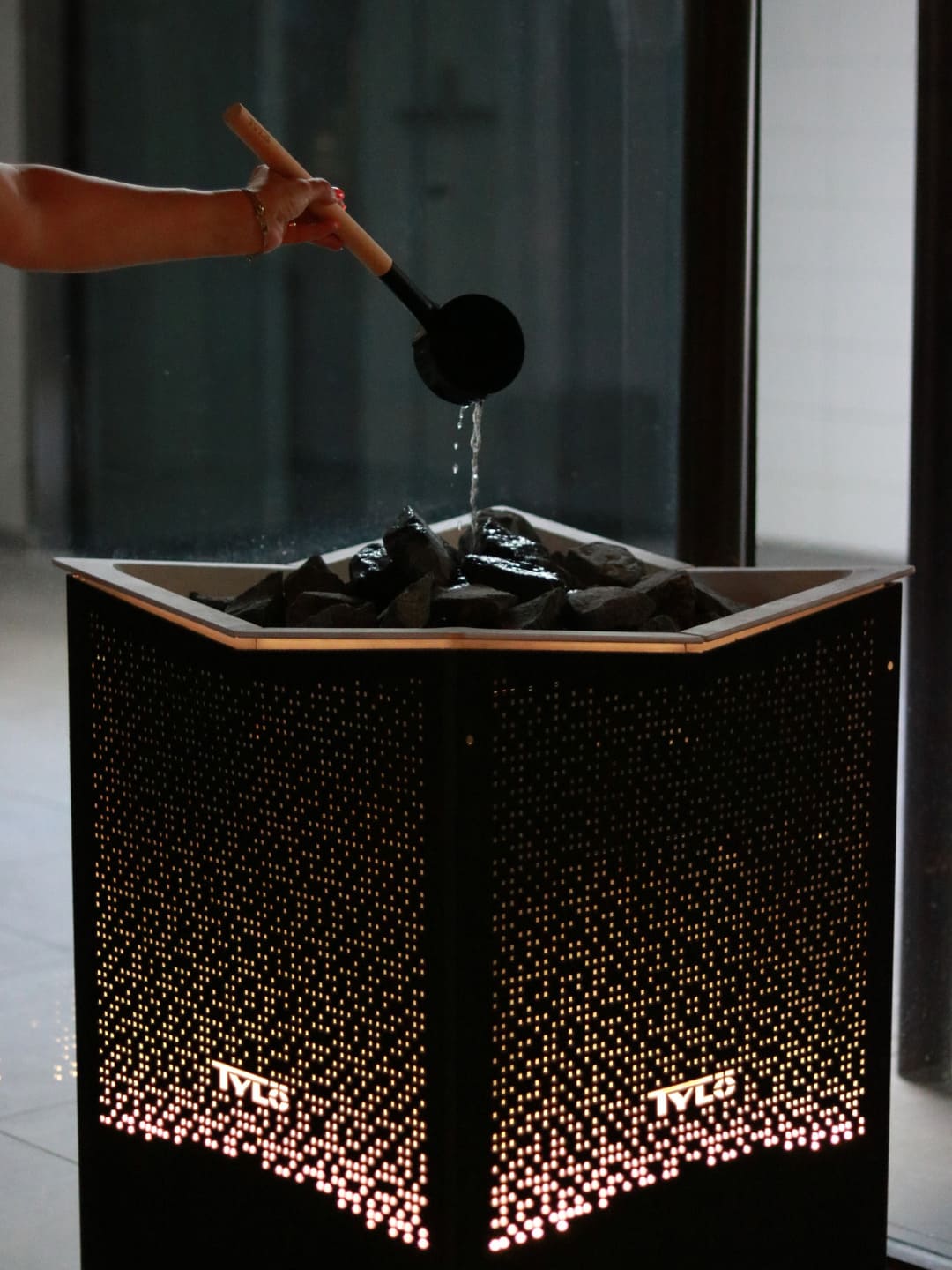

Con la Commercial Grand la serie Crown raggiunge la sua versione più potente. È una stufa a pavimento progettata per l’uso continuo in ambienti professionali ad alta frequentazione, dove servono temperature stabili e un löyly avvolgente anche nelle saune più ampie. Il grande vano pietre accumula il calore e lo restituisce in modo uniforme: per questo è ideale per le sessioni di Aufguss.

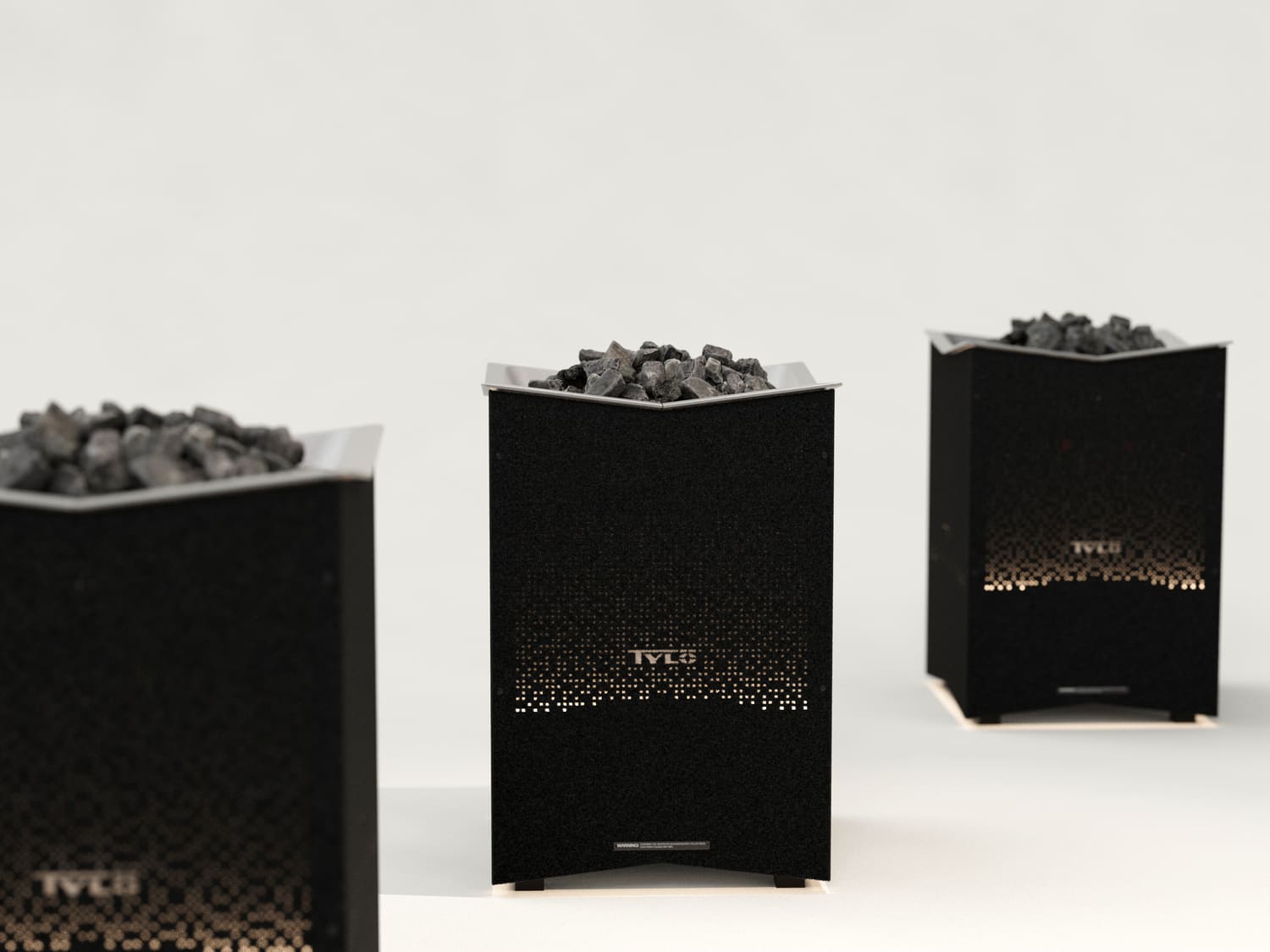

Il design resta quello inconfondibile della famiglia Crown, con la griglia superiore a forma di corona in alluminio pressofuso, l’illuminazione LED integrata e il logo Tylö retroilluminato su tutti e quattro i lati. Non è una stufa da nascondere: diventa il punto focale della sauna.
Potenze e volumi della stufa per grandi saune Crown Commercial Grand
| Modello | Potenza | Volume sauna | Codice articolo |
|---|---|---|---|
| Crown Commercial Grand 20 | 20 kW | 20–40 m³ | 61002480 |
| Crown Commercial Grand 30 | 30 kW | 30–55 m³ | 61002482 |
Pareti in vetro, piastrelle o muratura non isolata aumentano la potenza necessaria: ogni m² di superficie non isolata equivale a 1–2 m³ di volume in più nel calcolo.
Per saune fino a 110 m³, due stufe possono essere installate affiancate nella configurazione Crown Commercial Grand Twin.
Tecnologia e design della stufa per grandi saune Tylö
La Crown Commercial Grand è costruita per durare nel tempo in ambienti professionali, dove la stufa lavora molte ore al giorno. La struttura interna in acciaio da 1,5 mm e ogni scelta progettuale puntano su affidabilità, resa termica e facilità di manutenzione.
Vaschetta pietre separata dalle resistenze
Il punto di forza della Commercial Grand è la separazione completa tra la vaschetta pietre in acciaio inossidabile e le resistenze. Le pietre non appoggiano direttamente sugli elementi riscaldanti: in questo modo le resistenze si sollecitano meno e durano molto di più, anche con l’uso intensivo e i getti d’acqua frequenti delle sessioni di Aufguss.
Tecnologia IntelliAir™ a tre canali di ventilazione

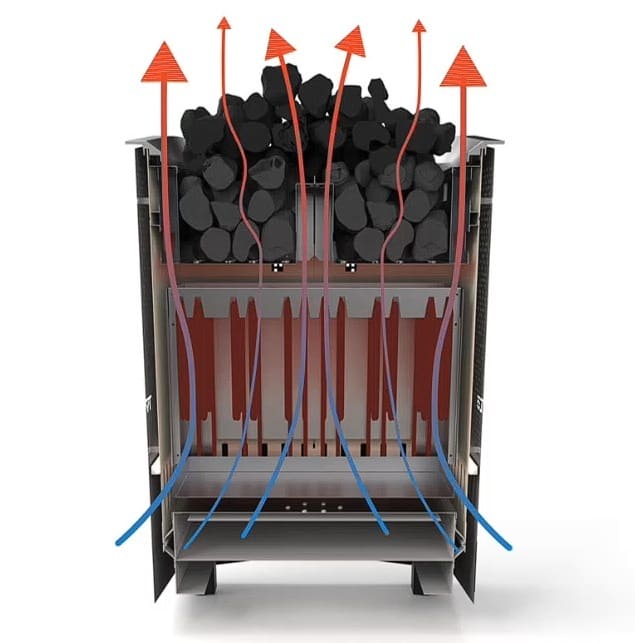

La stufa sfrutta la tecnologia IntelliAir™ di Tylö: tre canali di ventilazione aspirano l’aria fresca dal basso, la scaldano a contatto con le resistenze e la spingono verso l’alto. Il risultato è un riscaldamento rapido e una distribuzione del calore uniforme in tutta la sauna, senza zone fredde neppure negli ambienti più ampi.
Manutenzione semplificata
- Cassetto resistenze estraibile: il gruppo delle resistenze si estrae come un cassetto, così il tecnico può fare controlli e sostituzioni senza smontare la stufa.
- Vassoio raccogligocce integrato da 4 litri: raccoglie l’acqua in eccesso e protegge il pavimento sotto la stufa.
- Piedini regolabili: permettono di posizionare la stufa in modo stabile anche su pavimenti con lievi pendenze.
Sicurezza e atmosfera
- Superficie ThermoSafe™: il rivestimento esterno resta a temperatura sicura al tatto, un vantaggio importante nelle saune pubbliche.
- Piano in alluminio massiccio fuso: la cornice superiore a forma di corona è robusta e identifica subito la famiglia Crown.
- Illuminazione LED integrata: la luce attraversa il disegno geometrico dei pannelli e illumina il pavimento intorno alla stufa, con driver LED già incorporato.
- Logo retroilluminato su tutti e quattro i lati: la stufa si può installare anche al centro della sauna ed è bella da ogni angolazione.
Su richiesta è disponibile la protezione esterna in legno di pioppo, pioppo termotrattato, ontano oppure ontano termotrattato. Aumenta la sicurezza senza nascondere il design della Crown.
Installazione della stufa per grandi saune Crown Commercial Grand

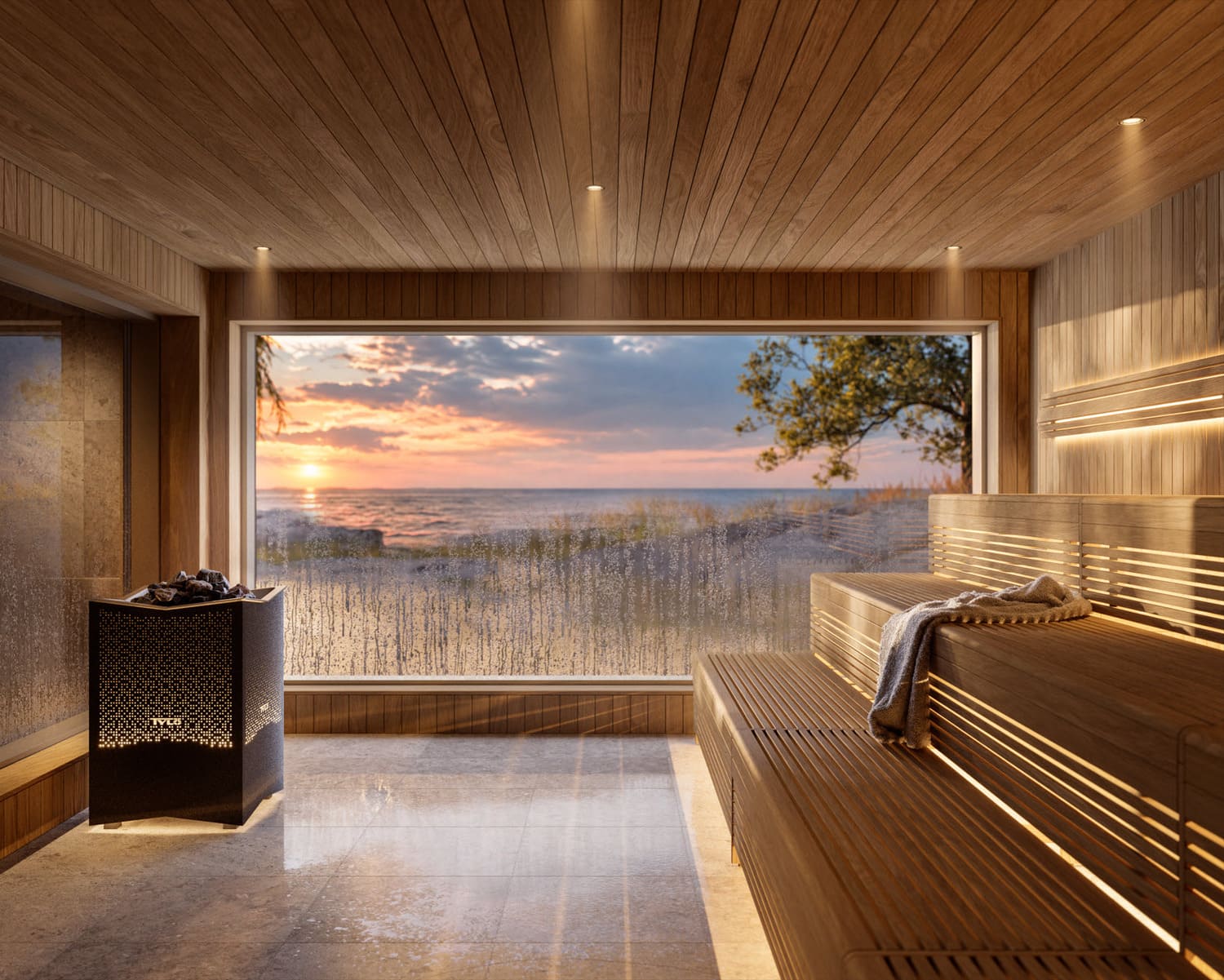

La Crown Commercial Grand è una stufa a pavimento: si può installare contro la parete della porta, su una parete laterale vicina alla porta oppure al centro della sauna. In quest’ultimo caso le prese d’aria vanno posizionate in modo da ottenere una distribuzione del calore uniforme. L’allacciamento elettrico deve essere eseguito da un elettricista qualificato, nel rispetto delle norme vigenti.

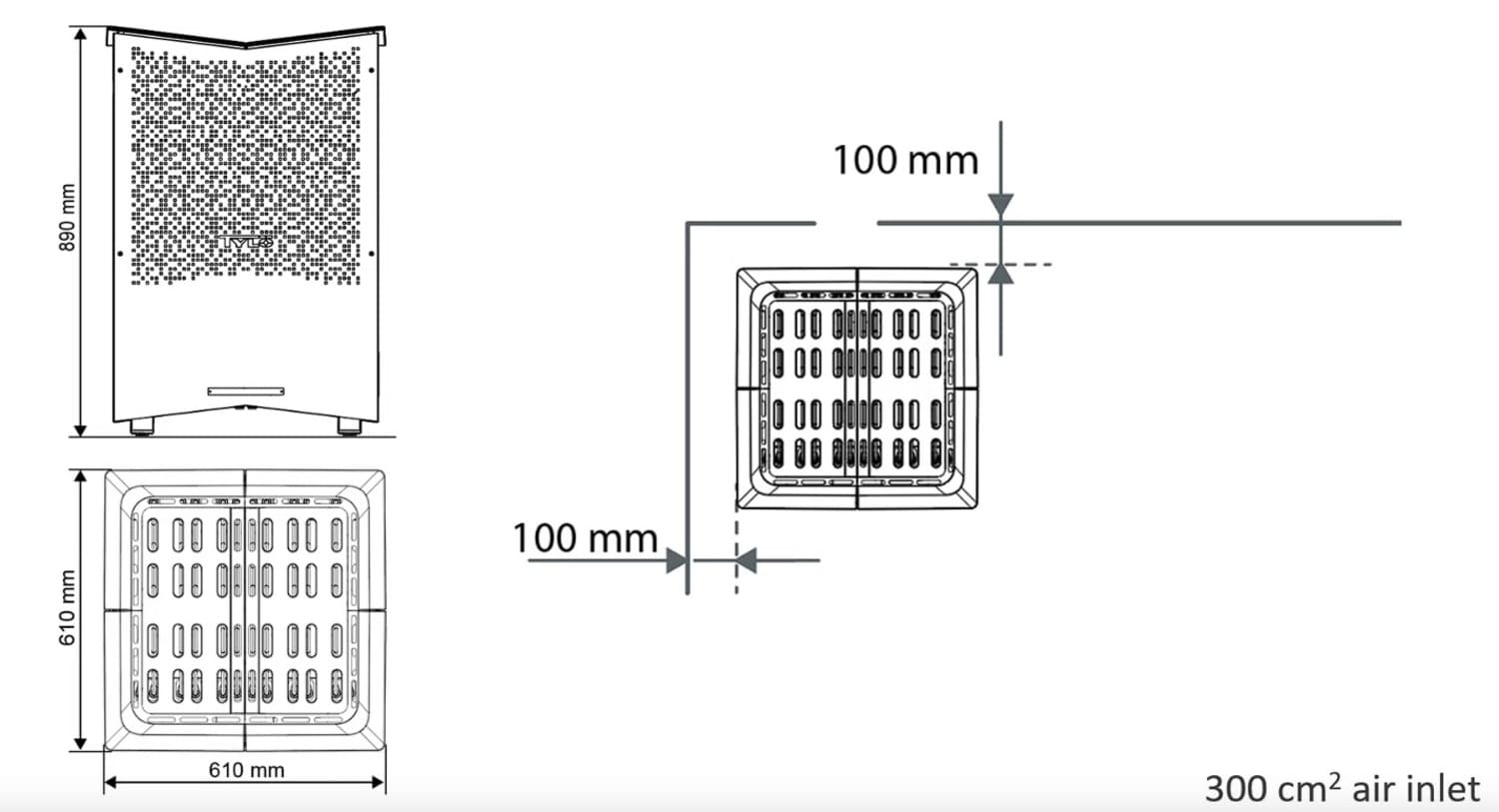

Solo 100 mm di distanza da pareti e arredi
Uno dei grandi vantaggi della Crown Commercial Grand sono le distanze di sicurezza molto ridotte. Nonostante una potenza fino a 30 kW, bastano appena 100 mm dalle pareti laterali e posteriore e 100 mm da panche e arredi interni. Per una stufa di questa classe è un valore eccezionale.
In pratica la stufa può stare a ridosso della parete o vicino alle panche senza sprecare spazio prezioso. Nelle saune pubbliche questo significa più posti a sedere a parità di superficie, maggiore libertà nel progetto e la possibilità di inserire la stufa anche in saune esistenti, dove lo spazio a disposizione è già definito.
| Dimensioni (L × P × H) | 610 × 610 × 890 mm |
| Peso | 62 kg + 60 kg di pietre |
| Distanza minima da pareti laterali e posteriore | Solo 100 mm |
| Distanza minima da panche e arredi interni | Solo 100 mm |
| Altezza minima del soffitto | 2100 mm |
Con le pietre la stufa pesa oltre 120 kg: verifica che il pavimento sia adeguato al carico.
Sensore e ventilazione
Il sensore di temperatura, con limitatore di sicurezza integrato, si installa a soffitto a 300 mm dalla stufa. Entro 1000 mm dal sensore non devono esserci prese d’aria attive.
- Presa d’aria: attraverso la parete, sotto l’asse centrale della stufa, con un’apertura di 300 cm².
- Uscita dell’aria: stessa superficie della presa, in alto sulla parete o a soffitto, il più lontano possibile dalla presa (ad esempio in diagonale). Deve sfociare nello stesso ambiente su cui si aprono la porta e la presa d’aria, mai direttamente all’esterno.
Sistema di controllo e allacciamento elettrico

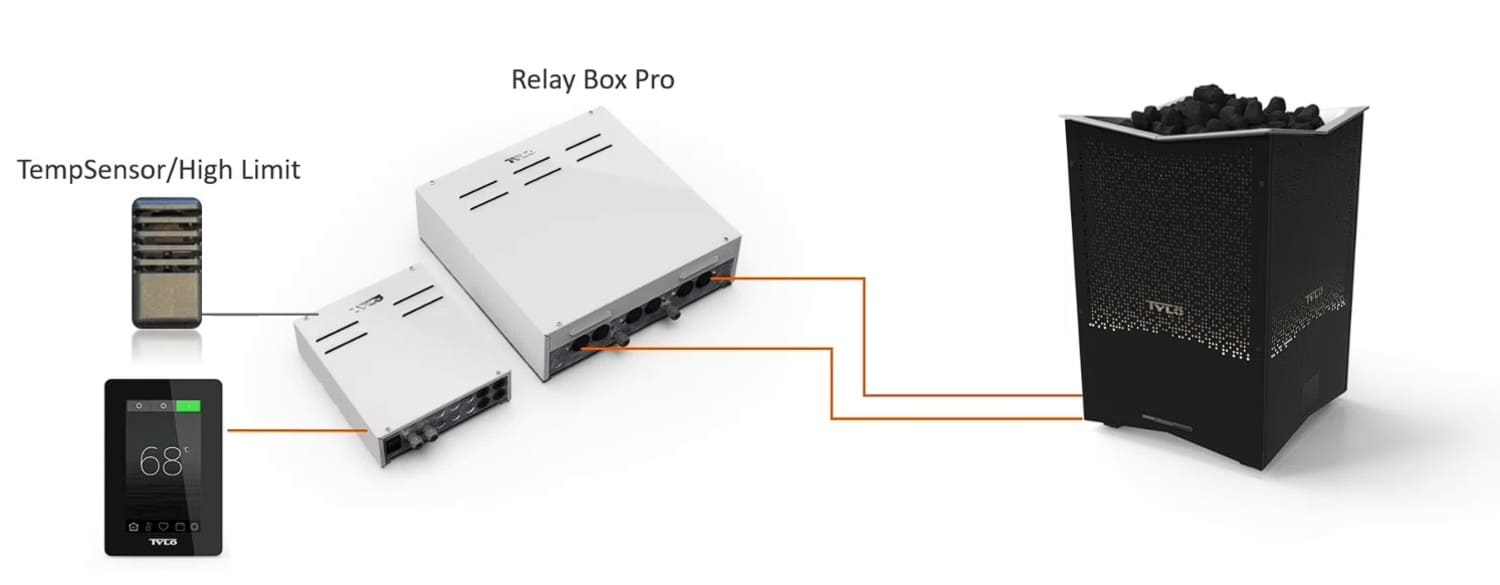

La Crown Commercial Grand funziona con tre componenti, venduti separatamente:
- Pannello di controllo Elite (cod. 72005040): gestione da touch screen, da app e programmazione settimanale. È consigliato installarlo fuori dalla sauna. All’interno è ammesso solo con ventilazione corretta e temperatura ambiente non superiore a 80 °C.
- Relè Box Pro Control (cod. 71016100): la centralina logica, che gestisce anche luce, due uscite ausiliarie e fino a 2,1 kW di pannelli infrarossi.
- Relè Box Pro Power 25 o 45 (cod. 71016110 / 71016112): il modulo di potenza a due gruppi elettrici.
Le relè box vanno installate fuori dalla sauna, in un locale asciutto con temperatura massima di 35 °C. Per usare il calendario e l’accensione da remoto serve anche il contatto porta.
Allacciamento elettrico
Ogni Crown Commercial Grand è divisa in due gruppi di resistenze e occupa entrambi i gruppi di una Relè Box Pro Power. Con allacciamento a 230 V trifase serve la versione Pro Power 45, perché la Pro Power 25 supporta al massimo 8 kW per gruppo. A 400 V trifase vanno bene entrambe le versioni. Usa cavi tipo H07RN-F.
| Modello | 400-415 V 3~ (per gruppo) | 230 V 3~ (per gruppo) | 230-240 V~ (per gruppo) |
|---|---|---|---|
| Grand 20 (2 × 10,1 kW) | 16 A – 2,5 mm² | 28 A – 10 mm² | 43 A – 16 mm² |
| Grand 30 (2 × 15,1 kW) | 22 A – 6 mm² | 38 A – 16 mm² | Non disponibile |
Per allacciamenti monofase la portata e la sezione dei cavi vanno calcolate sulla corrente effettiva, nel rispetto delle norme locali. Per tensioni o numero di fasi diversi da quelli indicati contatta il nostro ufficio tecnico.
Crown Commercial Grand Twin: due stufe affiancate fino a 110 m³
Per le saune più grandi, due Crown Commercial Grand si possono installare affiancate nella configurazione Twin. La potenza raddoppia e la capacità totale arriva a 120 kg di pietre. Le due stufe si possono combinare liberamente per ottenere la potenza più adatta al volume della sauna:
| Configurazione | Potenza totale | Volume sauna |
|---|---|---|
| Grand 20 + Grand 20 | 40 kW | 45–75 m³ |
| Grand 20 + Grand 30 | 50 kW | 55–95 m³ |
| Grand 30 + Grand 30 | 60 kW | 65–110 m³ |
Nella versione Twin l’altezza minima del soffitto sale a 2300 mm. Il sistema è comandato da un unico pannello Elite con una Relè Box Pro Control e due Relè Box Pro Power, una per ogni stufa.
Pietre e manutenzione della stufa per grandi saune
Riempimento della vaschetta pietre
La vaschetta contiene circa 60 kg di pietre. Usa solo pietre in diabase (dolerite) o ceramiche specifiche per stufe da sauna, di 100–150 mm, lavate prima dell’uso. Disponi le pietre più grandi sul fondo e caricale in modo lasco, per lasciar circolare l’aria. Puoi ammucchiarle al centro, ma lascia liberi i bordi di ventilazione.
Al primo utilizzo scalda la sauna a circa 90 °C per un’ora, così eliminerai l’odore di vernice nuova. È normale che si sprigioni un po’ di fumo.
Manutenzione nell’uso professionale
- Controllo delle pietre: almeno una volta l’anno, o tante volte l’anno quante sono le sedute settimanali. Nelle saune pubbliche le pietre vanno sostituite più volte all’anno.
- Pulizia sotto la vaschetta: se serve, estrai il cassetto resistenze e aspira la ghiaia e i frammenti di pietra caduti sotto. Un accumulo di detriti riduce il flusso d’aria e può danneggiare le resistenze per surriscaldamento.
- Limitatore di temperatura: se interviene, il pannello Elite mostra un codice di errore. Il ripristino si fa dal pannello e dal pulsante sul sensore a soffitto, dopo che la temperatura è scesa di circa 20 °C. Se succede spesso, verifica ventilazione e volume della sauna.
Stai progettando una sauna pubblica, un’area Aufguss o un centro benessere? Contattaci per il dimensionamento della stufa e del sistema di controllo più adatto al tuo progetto.
